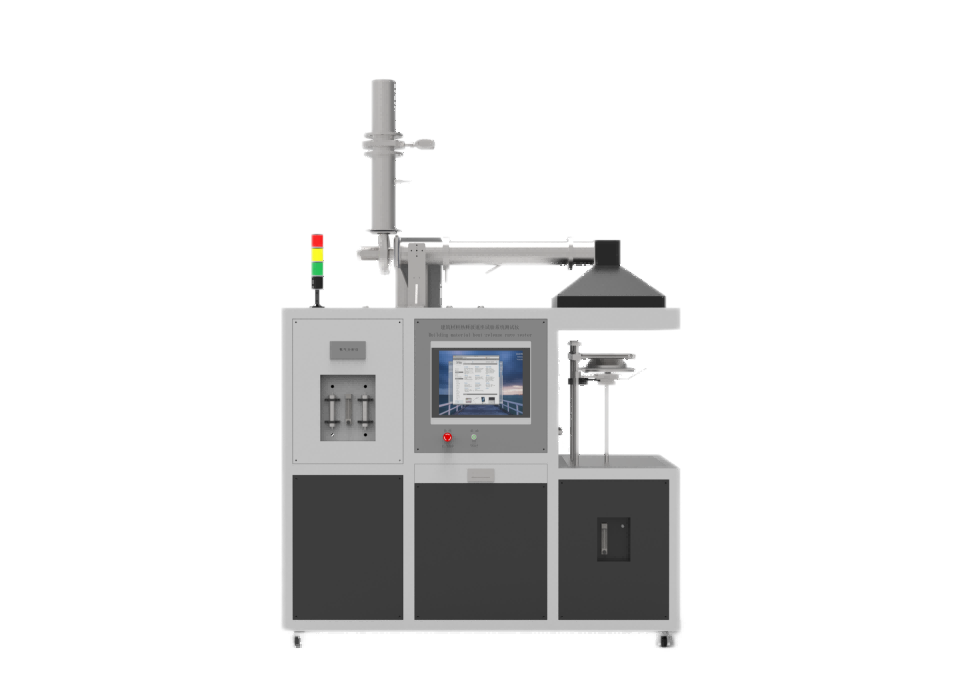

CSI-311Z錐形量熱儀

一、用途：

錐形量熱儀是當前能夠表征材料燃燒性能的zui為理想的試驗儀器,它的試驗環境同火災材料的真實燃燒環境接近,所得試驗數據能夠評價材料在火災中的燃燒行為

二、符合標準

ISO 5660、ASTM E1354、GB/T16172等測試標準；

三、產品技術參數

測試系統：PLC+Windows

操作顯示：19寸工控一體機（電容屏）

1、錐形加熱器功率：5KW

2、稱重系統：量程： 2kg，精度0.01g（也可根據客戶要求提供不同量程與精度）

3、試樣尺寸：100mm*100mm*（≤50）mm

4、排氣流量：（0.024±0.002）m³/s

5、計時值分辨率：1s

6、氧濃度傳感器（順磁氧）：量程0-25%VOL，分辨率0.01%VOL，精度≤±1%F.S  線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重復性≤±1% 恢復時間≤ 20s

7、煙密度分析：含凹凸鏡，光源，濾光片25% ，50%，75%，（可選裝)

8、CO?紅外傳感器：量程0-10%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.S  線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重復性≤±1%

 CO：紅外傳感器：量程0-1%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.0  線性誤差 ≤±1% 響應時間T90≤ 20s 零點漂移≤±1%（F.S） 重復性≤±1%

9、熱流計量程：0~100KW/m²（水冷式）

10、全自動點火系統1套；

11、配備火焰探測器1套

12、測試軟件一套（自研）

13、試樣引燃表面溫度檢測

14、電源電壓：AC380V，50HZ；100A

四、產品優點

錐形量熱儀試驗結果數據包括下列：

1、持續燃燒時間

2 、單位面積的熱釋放速率（KW/ m²）

引燃后180s 300s內的熱釋放速率平均值和峰值（KW/ m²）

3、試樣放熱總量（MJ/m²）

4、試樣的初始余量和殘余質量（Kg）

5、引燃后至試驗結束期間內的平均質量損失（g/ m²)和試樣平均質量損失速率（g/（m²*s））

6、輻射照度(KW/m²)和排氣量(m³/s)

7、熱釋放速率—時間曲線

8、（一氧化碳、二氧化碳）生成速率

9、高壓火花發生器：自動定位點火

10、設備模塊化組合：用戶可根據實際應用選擇標配置

五、實驗裝置

1、主機 1套

2、5KW輻射錐形加熱器 1套

3、氧濃度分析儀 1套

4、紅外分析儀（一氧化碳、二氧化碳分析儀）各1套

5、煙霧密度分析傳感器1套（選配）

6、設備外型尺寸：長*寬*高（1680*686*1920）mm

7、設備重量：450kg。

六、應用領域

1、評價材料的燃燒性能

綜合HRR，pkHRR和TTI，我們可以定量地判斷出材料的燃燒危害性。HRR，pkHRR愈大，TTI愈小，材料潛在的火災危害性就愈大;反之,材料的危害性就小。

2、評價阻燃機理

由EHC，HRR和SEA等性能參數可討論材料在裂解過程中的氣相阻燃、凝聚相阻燃情況若HRR下降，表明阻燃性提高，這也可由EHC降低和SEA增加得到;若氣相燃燒不wanquan，說明阻燃劑在氣相中起作用，屬于氣相阻燃機理。若EHC無大的變化，而平均HRR下降，說明MLR亦下降，這屬于凝聚相阻燃。

3、進行火災模型化研究

發明CONE 的初衷就是為了進行火災模型設計，通過CONE可測定出火災中最能表征危害性的性能參數HRR，從而進行火災模型設計。值得注意的是，在測試過程中,火災模型設計需要的其他性能，如毒性、煙等也和HRR一并測出。

注：1. 熱釋放速率(HRR)

HRR 是指在預置的?射熱流強度下，材料被點燃后，單位?積的熱量釋放速率。

HRR是表征?災強度的最重要性能參數，單位為kW/m2;HRR的最?值為熱釋放速率峰值（Peak of HHR，簡稱pkHRR），pkHRR 的??表征了材料燃燒時的最?熱釋放程度。HRR 和pkHHR 越?，材料的燒燒放熱量越?,形成的?災危害性就越?。

2.  點燃時間（TTI）是評價材料耐?性能的?個重要參數(單位：s)，它是指在預置的?射熱流強度下，從材料表?受熱到表?持續出現燃燒時所?的時間。TTI 可?來評估和?較材料的耐?性能

3. 有效燃燒熱（EHC）EHC 表?在某時刻t時，所測得熱釋放速率與質量損失速率之?,它反應了揮發性?體在?相?焰中的燃燒程度，對分析阻燃機理很有幫助。

EHC 的單位為MJ/kg

4.質量損失速率(MLR) MLR是指燃燒樣品在燃燒過程中質量隨時間的變化率,它反應了材料在?定?強度下的熱裂解、揮發及燃燒程度。MLR值由5點數值微分?程算出。MLR 的單位為g/s

5.比消光面積(SEA)

6.總熱釋放速率(THR)
